医用分子筛制氧系统

商品详情

医用分子筛制氧系统

一、产品介绍

医用分子筛制氧系统由空气压缩机、两级精密过滤器、高效除油器、空气纯化干燥机、PLC控制系统、分子筛吸附塔、流量计、过滤器组成。

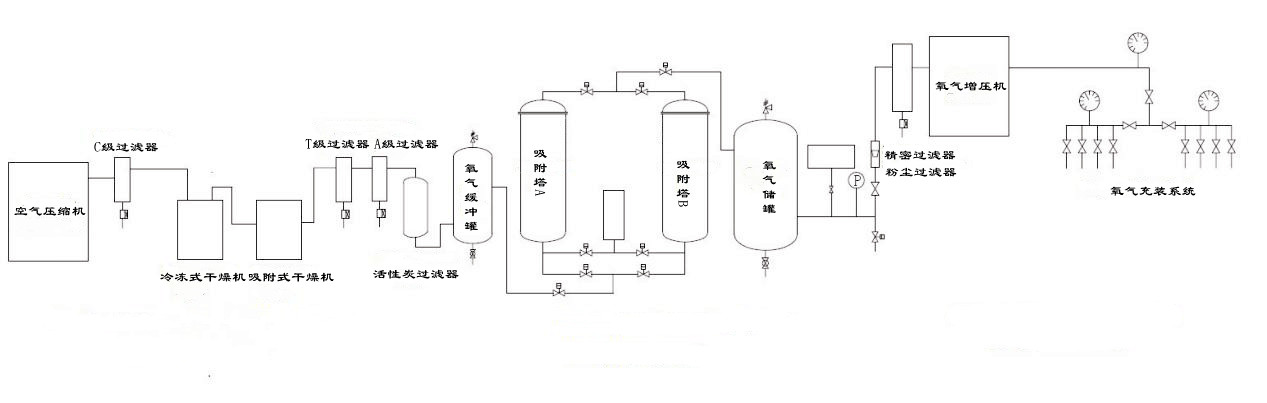

二、工艺流程图

三、工作原理

医用分子筛制氧系统采用国际先进的PSA变压吸附技术，以空气为原料，以沸石分子筛选为吸附剂，在常温低压的条件下，利用加压时分子筛对空气中氮气的吸附容量增加，减压时对空气中的氮气的吸附容量减少的特性，形成加压吸附，减压解吸的快速循环过程，使空气中的氧气和氮气得以分离而制出氧气（纯度达到≧90%（V/V）,符合**食品药品监督管理局颁发的YY/T0298-1998《医用分子筛制氧设备通用技术规范》要求。）

四、功能特点

采用原装进口分子筛	10万小时使用寿命
独有的智能化控制系统	现代化管理，便捷、高效
先进的氧气在线监测装置和纯度稳定系统	全天24小时安全用氧
先进的智能化远程监控服务	故障消除在萌芽状态
科学完善的工程设计和专业施工	创造**品质工程

五、技术参数

品种齐全	高原型、高寒型、高温型、高湿型
规格齐全	氧气输出量3-65Nm³/ hr
出氧浓度高	氧气纯度≥90%（V/V）
压力稳	输出压力0.35-0.45Mpa(可调)
能耗低	总功率7.5-90KW（单机）
噪音低	噪音≦80dB

华浩采用国际**变压吸附技术，核心零部件均采用国际**品牌厂商，分子筛为优质原装进口，制氧主机可稳定运行10万小时（相当于11.4年）。

制氧主机采用PSA空气分离方式，为无污染的纯物理制氧方式，其制氧所属原料就是我们周围的空气，所制的氧气具有高浓度、天然、洁净、绿色环保、安全、使用成本低廉等无可比拟的优势，代表着制氧领域的发展方向和健康氧保健的未来，是*先进的制氧方式，近年来，随着工艺流程的不断改进和新型分子筛的应用，变压吸附空分制氧技术水平迅速提高，目前技术已非常成熟。

六、制氧主机优势

先进性

1、以空气为原料，现场制氧、现场使用，氧气无需运输和罐装，使用方便。氧气压力可根据需要调节；

2、压缩空气配置了空气纯化干燥处理，洁净的压缩空气原料，有利于延长分子筛使用寿命；

3、先进的联控系统，PLC触摸屏控制及显示，全自动运行，高度智能化，实现多台机组联合运行，可实行远程监控管理。使医院更具备制度化、科学化、现代化的供氧管理模式，提升医院档次。

安全性

1、PSA技术是通过物理方式，在常温低压下制取氧气，不存在运输分装的环节，大大减少了安全隐患。

**性

1、关键零部件均采用**知名厂商的高品质产品，**产品性能**。控制系统经严格检测，可长期稳定运行。

经济性

1、使用PSA制氧，物理原理，以周边空气为原料，经济环保，低能耗，高效率，降低单位用氧成本，投资见效快。

2、设备结构设计紧凑，减少占地面积。优化的工艺流程，更高效节能。

七、应用场所

医院（方舱医院、临时急救医院、扩建医院、新建医院、改造医院、战地医院）

宾馆

商场

企事业单位......

八、钢瓶氧、液态氧和医用分子筛制氧系统三者对比

氧源

瓶装氧

液态氧

医用分子筛制氧机

法规

执行**强制标准

GB8982-1998

执行**强制标准

GB8982-1998

《医用分子筛制氧设备通用技术规范》

YY/ T0298 —1998

《富氧空气（93%氧）质量标准》

WS1-XG-008-2012

压力

参数

压力为15MPa

危险性极高

压力为0.8MPa，温度为-183℃

危险性高

工作压力0.3-0.5MPa

安全性高

温度

参数

常温

-183℃

常温

氧气

纯度

按药典99.5%

按医药行业标准≥90 %

**药品标准：90.0%-96.0%

安全性

1、高压、相对危险性高；

2、运输过程中钢瓶易发生意外；

3、贮存和保管不当易发生爆炸；

4、集中存放使用，危险性更高。

1、易泄漏，易引发火灾；

2、汽化时不慎接触会造成严重伤害；

3、每年要为储槽抽真空，不但气源浪费，而且相当危险；

4、超低温状态对管道及罐体损坏性强；

5、-183℃超低温保存，贮存时间短，损耗大且汽化时危险性大。

1、直接由空气分离无需运输、分装；

2、有精密监控系统和不合格氧气回流装置，安全性高。

3、常温低压，不损伤管道，安全性高。

方便性

需经常更换氧瓶，运输、贮存和

保管操作复杂，需投入大量人力。

5-7天周期采购、制氧厂用高压槽车

运输、罐装，费心麻烦。

1、以空气为原料，运行方便、快捷、取之不尽；

2、由电脑自动控制各机组的启停；

3、无需调校，操作安全、简捷、方便；

4、使用寿命长。

经济性

需重复购买，增大运输费用

且受瓶装氧市场波动影响，

无法实现供氧用氧的自主性。

需重复购买液氧，增大运输费

用受市场及价格因素影响、限制，

无法实现供氧自主性。

原料为空气，仅消耗电力，

无需运输，成本低廉。

安装

地点

地面室内贮存

地面室外安装，距离周围民用建筑、发火点不小于15米距离，30米之内不能有明火，重要公共建筑不小于50米

属于I类B型**行安装设备，

可安装在室内，安装面积小。

制氧

成本

重复购买氧气成本高，每m³气态氧费用7-18元左右。（瓶装氧市场价格约30-80元/瓶，1瓶150Kg的瓶装氧可供使用的氧气约为5m³）。

购买液态，实际使用每m³气态氧费用4.55元左右。（液氧市场价格约为2500元/m³，,每m³液氧扣除气化过程损耗后约相当于110瓶标准氧气）。

只消耗电能及少量的耗材，产生每m³

气态氧费用1元左右。

使用

期限

需重复购买

一周更换，2年须大检罐体，

5年须更换罐体

10年以上

管理

模式

需投入大量人力搬运瓶装氧，无法实现供氧用氧的现代化管理。

靠自然蒸发实现氧气供应，

无法实现现代化管理，

与医院的科学化管理发展极不协调。

整机联控，PLC自动控制，氧气浓度和流量可控，各种保护声光报警功能，现代化管理。

服务

维修

氧气瓶需定期检验

无自动化，超低温状态，维修要求高。

自动化程度高，可无人职守，

可实行远程异地监控，维修方便。

九、医用分子筛制氧系统配置表

规格	氧气产量	适用病床（张）	装机功率
HHO-3Y	3Nm³/h	100	7.5
HHO-5Y	5Nm³/h	150	11
HHO-10Y	10Nm³/h	300	15
HHO-15Y	15Nm³/h	450	22
HHO-20Y	20Nm³/h	600	30
HHO-25Y	25Nm³/h	750	37
HHO-30Y	30Nm³/h	900	45
HHO-35Y	35Nm³/h	1100	45
HHO-40Y	40Nm³/h	1200	55
HHO-45Y	45Nm³/h	1350	55
HHO-50Y	50Nm³/h	1500	75
HHO-55Y	55Nm³/h	1650	75
HHO-60Y	60Nm³/h	1800	75
HHO-65Y	65Nm³/h	1900	90
